施耐德变频器ATV610系列模拟量输出如何设置：

ATV610使用模拟量输出作为反馈，需要在变频器对应的模拟量输出通道，进行参数配置（包括：AQ功能分配，AQ类型，AQ最小/**输出值等）

例如：将AQ1功能设置为电机频率，输出类型为4-20mA

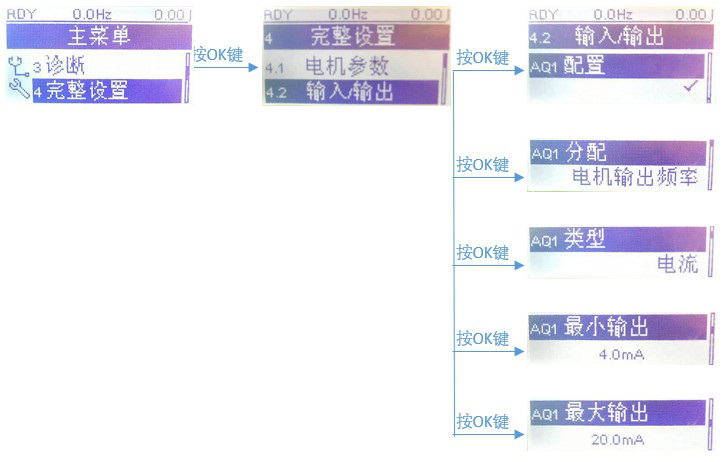

参数修改路径为： “完整设置”-“输入输出”-“AQ1配置”菜单下：

注意：接线时,AQ1为正，COM为负。

AQ1输出4-20mA对应范围为：0 至[**频率] tFr

施耐德变频器ATV610系列产品技术信息选型型号参考：

0.75kW         ATV610U07N4（带面板）ATV610U07N4Z（无面板）

1.5kW               ATV610U15N4                       ATV610U15N4Z

2.2kW               ATV610U22N4                       ATV610U22N4Z

3kW                  ATV610U30N4                        ATV610U30N4Z

4kW                  ATV610U40N4                        ATV610U40N4Z

5.5kW              ATV610U55N4                        ATV610U55N4Z

7.5kW              ATV610U75N4                        ATV610U75N4Z

11kW               ATV610D11N4                        ATV610D11N4Z

15kW               ATV610D15N4                        ATV610D15N4Z

18.5kW           ATV610D18N4                        ATV610D18N4Z

22kW               ATV610D22N4                        ATV610D22N4Z

30kW               ATV610D30N4                        ATV610D30N4Z

37kW               ATV610D37N4                        ATV610D37N4Z

45kW               ATV610D45N4                        ATV610D45N4Z

55kW               ATV610D55N4                        ATV610D55N4Z

75kW               ATV610D75N4                        ATV610D75N4Z

90kW               ATV610D90N4                        ATV610D90N4Z

110kW            ATV610C11N4                         ATV610C11N4Z

132kW            ATV610C13N4                         ATV610C13N4Z

160kW            ATV610C16N4                         ATV610C16N4Z
