施耐德变频器ATV310A、ATV320、ATV340、ATV630、ATV930系列故障继电器如何动作？怎么接线？
ATV310A、ATV320、ATV340、ATV630、ATV650、ATV930、ATV950等变频器上电无故障时，继电器输出，常开点闭合，常闭点断开；变频器有故障时，继电器复位，常开恢复为常开，常闭恢复为常闭。
变频器故障继电器做成无故障输出是为了符合欧洲安全标准，防止因故障信号电缆断线引起的故障信号无法送出的问题。

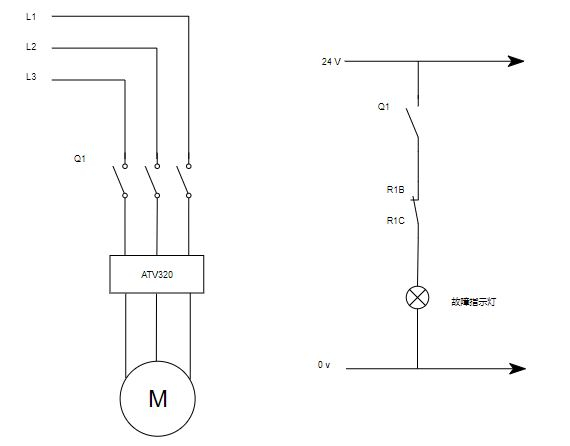

如果直接用R1B、R1C接到故障指示灯的控制回路中，那么指示灯在变频器断电和发生故障时都是亮的 。可以考虑把进线接触器或进线断路器的常开辅助触点和R1B、R1C串联接到故障指示灯的控制回路中，这样只有在变频器故障时，故障指示灯下才亮，具体参见下图：
以上内容同样适用于御程系列ATV600 ATV900的其它子系列变频器。
