施耐德框架断路器MT欠压MN延时单元的调节范围及接线：

为防止短时电压波动引起断路器误动作，需要MN延时动作，在MN外部增加一个延时单元，延时单元模块外置。

该延时单元有2种，一种是可延时单元MNRr：分档0.5S-0.9S-1.5S-3S；另一种是不可调的时间为0.25S。

具体接线参见MT产品目录的接线图，图中通过接于“3-D2”端子间的紧急按钮可取消延时功能，使断路器瞬时跳闸。

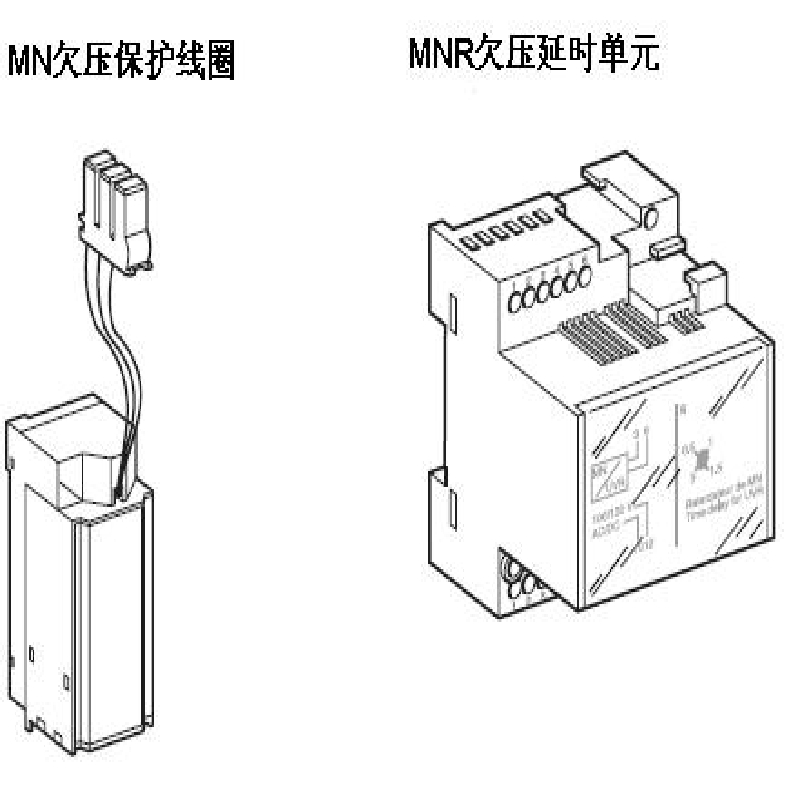

                                                                               图1.MN与延时单元外观图

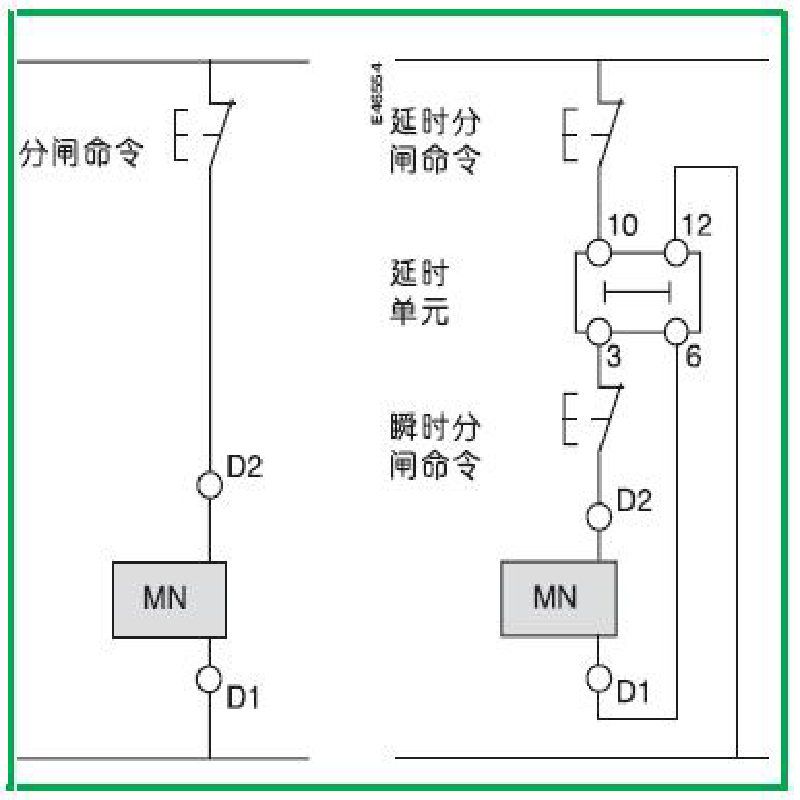

                                                                            图2.MN与延时单元接线图

注意：

1.对于现场电压波动较大，电源质量不良谐波含量较高情况下，建议加装隔离变压器或滤波器改善电源质量。在不良条件下运行会严重降低MNR使用寿命。

2.在做断路器绝缘或耐压试验时，对于含有MNR欠压延时单元的回路，如果此MNR从母排取电，必须断开MNR和母排连接。即如图2所示，断开MNR欠压延时单元的10，12接线端子。违反此操作规程会造成MNR损毁！
